      新款通止规检测机是由我司经过多年研发制造的一款专利产品。经过不断的改良与精进,这已经是第三代通止规检测机。它可以检测牙纹的好坏,深度等。
搜索
搜索关键词:螺纹检测机 螺纹通止规检测机 攻牙机 钻孔机  全自动钻孔攻牙机    伺服钻孔攻牙机
产品详情
立式螺纹通止规检测机
分享到:

立式螺纹通止规检测机

产品详情
类型 标准螺纹检测机 品牌 驰之恒
螺纹检测机技术参数
1:通规、止规由客户提供。
2:客户将产品放入上料区,机械手自动上下料。
3:运用我司多年的柔性扭力实时动态检测系统对内外螺纹进行通止规检测。通过将螺纹通止规旋入螺杆(螺孔)实现对螺纹的自动高速检测,可连接客户现有加工设备实现全自动在线检测,螺纹深度外径都可一次检测。
4:能检测螺母的空牙,高速高灵敏度驱动的通止规能够自动停止并反馈信号。
5:能检测螺纹的深度(不能给出具体深度的尺寸,只能判定牙深是否到位)。
6:我司检测机浮动机构确保通止规在接触螺纹端部时不会伤及产品,在螺纹不正确的情况下,不会发生卡死的情况;不正确的螺纹只反馈相应信号,不需要停机处理,即便是在高速高扭矩情况下,即使是螺纹错误(拒绝)也不会伤及产品和量具。
7:效率:1.5-3.5s/pcs(依据产品上料时间决定)。
8:产品检测NG,机械手将不良品取入专用料仓杜绝混料(也可以人工剔除不良品)。
9:机器可记录每天产能,良品率。
10:通止规更换:使用时间或产品数量决定,到设定值报警提示。

11:我司检测机可多产品灵活共用。


立式螺纹通止规检测机

        视频展示

1. 运行步骤:人工放产品到产品治具平台+启动设备检测+设备自动检测并识别良品与不良品+反馈信号OK或者NG+人工取走产品。

2. 可以检测出螺纹的空牙、烂牙、坏牙。判断产品的螺纹是否能够通过螺纹通止规或者针规的检测。

3. 可以检测螺纹的深度(不能给出具体深度的尺寸,只能判定牙深是否到位,深度公差±1圈)。

4. 触摸屏可调整伺服进给滑台行程、速度及检测头恒定输出扭力值大小。在检测时更加柔和的去检测产品, 进一步保证不会损伤产品牙纹。

5、在检测螺纹不良的情况下,不会发生卡死的情况。只会反馈相应的信号,检测头会自动反转并回到起始位置。

6. 自动设置检具更换提醒报警。触摸屏可预设检具寿命阈值(使用检具的时间或检测产品的次数),到达设定值后报警提示更换检具。

7. 自动识别良品与不良品并反馈信号。产品检测NG或OK后,用机械手将产品取入专用储料仓杜绝混料(选配)。

8. 自动记录每天检测产品数量, 良品率,故障问题等参数。

9. 产品实际检测时间需根据产品的牙深决定,不同的牙深与牙距的产品检测时间略有差异

10. 可以检测各种牙纹大小规格。如牙纹大小在M1-M30可用一个检测头去检测,检测不同牙纹更换不同的牙规即可。

11.可以检测各种类型的牙纹。如内牙,外牙,左牙,右牙等都可用一个检测头去检测,只需要更换不同的检具、产品治具及参数即可。

12.可以检测各种形状的产品。如圆棒类,螺母类,螺杆类产品都可用一个检测头去检测。只需要更换不同的产品治具与检测头的摆放方式即可。

工作原理和功能

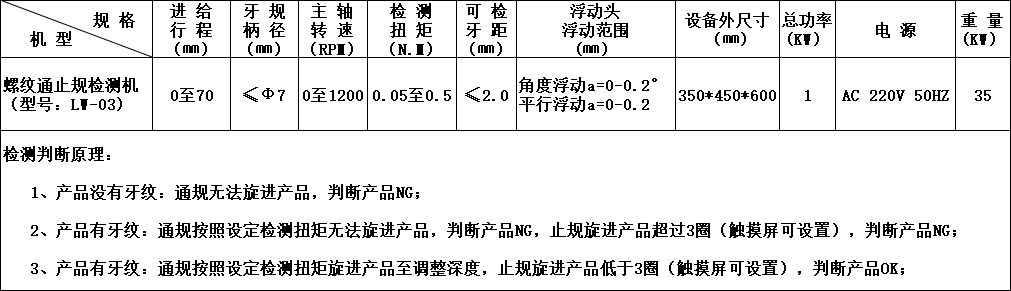

技 术 参 数
设 备 优 点
1、伺服马达驱动,定位精准 2、设备可调检测扭力的大小,不会伤及产品与量具,运行平稳、静音;
3、检测的合格率百分之百,没有误差;
4、设备自动检测螺纹,降低了劳动强度,检测效率提高,合格率得到了保证;
5、设备应用范围广,所有参数在触摸屏就可以更改。 6、设备操作简单,伺服配置精度高。调机便捷。具有自动报警功能。
7、智能自动化设备令公司生产焕然一新,树立公司高科技形象,提高市场竞争力。
应 用 领 域
所有需要用通止规、针规、环规全检的产品都适合此款设备。
解决您的后顾之忧
四 大 保 障
     我们的设备通过了国家标准,运行稳定。
     我们的设备是为您产品量身定做,出货之前会把所有的参数设置好,效率百分百保证。
    我们是源头厂家,从方案的制定,生产,出货,售后都是有十分专业老工程师跟进。
      客户反馈的问题我们会第一时间跟进,当日问题当日解决。
